L'impression 3D métal a révolutionné l'industrie manufacturière en permettant la création de pièces complexes et personnalisées avec une grande précision. Cependant, les pièces métalliques telles qu'imprimées possèdent souvent des propriétés mécaniques sous-optimales en raison du refroidissement et de la solidification rapides pendant le processus d'impression 3D. Le traitement thermique est une étape post-traitement cruciale qui peut améliorer considérablement les performances de ces pièces. En tant que fournisseur d'impression 3D métal, je connais bien les processus de traitement thermique des pièces métalliques imprimées en 3D et j'aimerais partager quelques idées.
Comprendre la nécessité d'un traitement thermique dans l'impression 3D métallique
Dans l’impression 3D métal, les pièces sont construites couche par couche et les vitesses de refroidissement rapides peuvent entraîner plusieurs problèmes. Premièrement, des contraintes résiduelles sont générées au sein de la pièce. Ces contraintes peuvent provoquer des déformations lors des usinages ultérieurs ou même en service, conduisant à une défaillance prématurée. Deuxièmement, la microstructure du métal tel qu'imprimé peut être non uniforme, avec des grains de grande taille dans certaines zones et des grains fins dans d'autres. Cette non-uniformité peut entraîner des propriétés mécaniques incohérentes à travers la pièce. Le traitement thermique permet de soulager ces contraintes résiduelles et d'affiner la microstructure, améliorant ainsi les performances mécaniques globales de la pièce.
Processus de traitement thermique courants pour les pièces métalliques imprimées en 3D
Recuit
Le recuit est l'un des procédés de traitement thermique les plus utilisés pour les pièces métalliques imprimées en 3D. Il s’agit de chauffer la pièce à une température précise, de la maintenir à cette température pendant une certaine période (temps de trempage), puis de la refroidir lentement. Le but du recuit est de soulager les contraintes résiduelles, de ramollir le matériau et d'améliorer sa ductilité.
Il existe différents types de recuit, tels que le recuit complet, le recuit de traitement et le recuit de détente. Le recuit complet est généralement utilisé pour les métaux ferreux. La pièce est chauffée au-dessus de la température critique, maintenue pendant un temps suffisant pour permettre une recristallisation complète, puis refroidie lentement dans le four. Il en résulte une structure de grain grossière et uniforme et une usinabilité améliorée.
Le recuit de processus est utilisé pour réduire la dureté du métal qui a été écroui pendant le processus d'impression 3D. Il est généralement réalisé à une température plus basse que le recuit complet. Le recuit de soulagement des contraintes, quant à lui, est principalement axé sur la réduction des contraintes résiduelles dans la pièce. La pièce est chauffée à une température inférieure à la température critique, maintenue pendant un certain temps pour permettre aux contraintes de se détendre, puis refroidie lentement.
Normalisation
La normalisation est similaire au recuit, mais la vitesse de refroidissement est plus rapide. La pièce est chauffée au-dessus de la température critique puis refroidie à l'air. Il en résulte une structure de grain plus fine par rapport au recuit, ce qui conduit à une résistance et une dureté améliorées. La normalisation est souvent utilisée pour les pièces imprimées en 3D en acier afin d'améliorer leurs propriétés mécaniques, en particulier lorsqu'un équilibre entre résistance et ductilité est requis.
Trempe et revenu
La trempe et le revenu sont des processus de traitement thermique en deux étapes couramment utilisés pour les pièces métalliques à haute résistance. Lors de l'étape de trempe, la pièce est chauffée à une température élevée (au-dessus de la température critique), puis rapidement refroidie en l'immergeant dans un milieu de trempe tel que de l'eau, de l'huile ou une solution de polymère. Ce refroidissement rapide se traduit par une microstructure dure et cassante, principalement de la martensite dans le cas de l'acier.
Cependant, la dureté et la fragilité élevées de la pièce trempée la rendent inadaptée à la plupart des applications. Par conséquent, le revenu est effectué après la trempe. La trempe consiste à chauffer la pièce trempée à une température inférieure à la température critique et à la maintenir pendant une durée déterminée. Ce procédé réduit la fragilité de la pièce et améliore sa ténacité tout en conservant une résistance relativement élevée.
Considérations sur le traitement thermique pour différents métaux
Acier inoxydable
L'acier inoxydable est un matériau populaire dans l'impression 3D métallique en raison de sa résistance à la corrosion et de ses bonnes propriétés mécaniques. Pour les pièces imprimées en 3D en acier inoxydable, le recuit en solution est souvent utilisé. La pièce est chauffée à haute température (environ 1 050 - 1 150 °C pour les aciers inoxydables austénitiques) pour dissoudre les carbures éventuels, puis rapidement refroidie pour conserver une structure austénitique monophasée. Cela améliore la résistance à la corrosion et la ductilité de la pièce.
Titane
Le titane et ses alliages sont largement utilisés dans les applications aérospatiales et médicales en raison de leur rapport résistance/poids élevé et de leur biocompatibilité. Le traitement thermique des pièces imprimées en 3D en titane implique généralement un recuit pour soulager les contraintes résiduelles et améliorer la ductilité. La température de recuit des alliages de titane est généralement comprise entre 600 et 800°C et la vitesse de refroidissement est relativement lente.
Aluminium
Les pièces imprimées en 3D en aluminium peuvent également bénéficier d’un traitement thermique. Le traitement thermique de mise en solution suivi d'un vieillissement est un processus courant pour les alliages d'aluminium. Lors du traitement thermique en solution, la pièce est chauffée à haute température pour dissoudre les éléments d’alliage dans la matrice en aluminium. Ensuite, il est trempé pour retenir la solution solide sursaturée. Le vieillissement est réalisé à une température plus basse pour précipiter les éléments d'alliage, ce qui améliore la résistance de la pièce. Par exemple, leDissipateur thermique en aluminium pour impression 3D pour lumière LEDpeut être traité thermiquement pour améliorer ses propriétés mécaniques et ses performances de dissipation thermique.
Optimisation du processus de traitement thermique
L'optimisation du processus de traitement thermique des pièces métalliques imprimées en 3D est cruciale pour obtenir les propriétés mécaniques souhaitées. Plusieurs facteurs doivent être pris en compte lors du processus d’optimisation.
Température et temps
La température de chauffage et le temps de trempage sont des paramètres critiques dans le traitement thermique. La température doit être soigneusement sélectionnée en fonction du type de métal ainsi que de la microstructure et des propriétés souhaitées. Une température trop élevée peut entraîner une croissance excessive des grains, ce qui peut réduire la résistance et la ténacité de la pièce. D’un autre côté, une température trop basse peut ne pas suffire pour obtenir les changements souhaités dans la microstructure.
Le temps de trempage est également important. Il doit être suffisamment long pour permettre les transformations de phase et la réduction des contraintes nécessaires. Cependant, un temps de trempage trop long peut entraîner une croissance excessive des grains et un gaspillage d’énergie.
Taux de refroidissement
La vitesse de refroidissement a un impact significatif sur la microstructure et les propriétés mécaniques de la pièce traitée thermiquement. Comme mentionné précédemment, différentes vitesses de refroidissement sont utilisées lors du recuit, de la normalisation, de la trempe, etc. Le choix de la vitesse de refroidissement dépend du type de métal et des propriétés souhaitées. Par exemple, une vitesse de refroidissement lente est utilisée lors du recuit pour obtenir une structure à gros grains, tandis qu'une vitesse de refroidissement rapide est utilisée lors de la trempe pour former une structure martensitique dure.
Applications des pièces imprimées en 3D en métal traité thermiquement

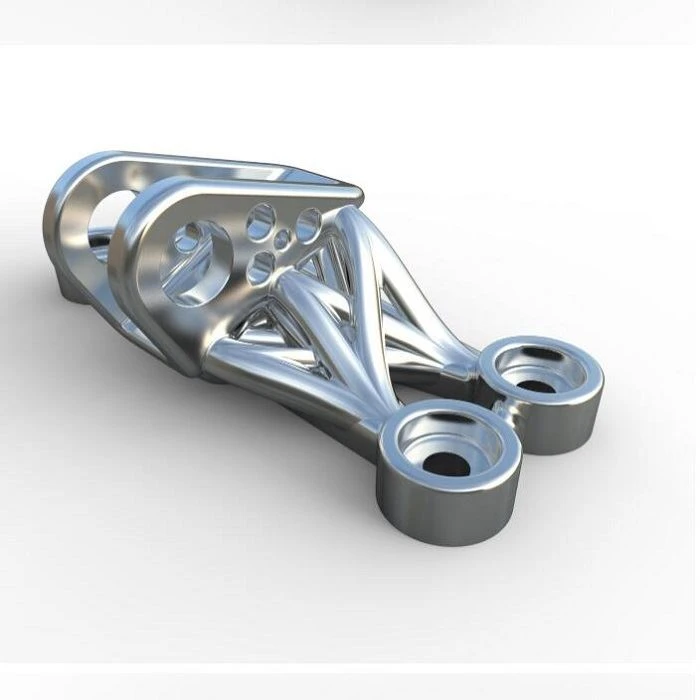

Les pièces imprimées en 3D en métal traité thermiquement ont un large éventail d'applications. Dans l'industrie aérospatiale,Support de moteur à réaction d'impression 3D SLMpeuvent être traités thermiquement pour améliorer leur résistance, leur résistance à la fatigue et leurs performances à haute température. Les caractéristiques de légèreté et de haute résistance des pièces imprimées en 3D traitées thermiquement les rendent idéales pour réduire le poids des composants d'avion, ce qui améliore le rendement énergétique.
Dans l'industrie automobile, les pièces imprimées en 3D en métal traité thermiquement peuvent être utilisées pour les composants de moteur, les pièces de suspension et les composants de transmission. Les propriétés mécaniques améliorées de ces pièces peuvent améliorer les performances et la fiabilité du véhicule.
Dans l'industrie de l'électronique grand public,Support léger imprimé en 3Det les dissipateurs thermiques peuvent être traités thermiquement pour améliorer leur résistance et leur conductivité thermique. Cela contribue à garantir la stabilité et la longévité des appareils électroniques.
Conclusion
Le traitement thermique est une étape essentielle dans le post-traitement des pièces métalliques imprimées en 3D. Il peut améliorer considérablement les propriétés mécaniques, soulager les contraintes résiduelles et affiner la microstructure des pièces. En tant que fournisseur d'impression 3D métal, nous possédons une vaste expérience dans l'optimisation des processus de traitement thermique pour différents métaux et applications. Si vous êtes intéressé par des pièces métalliques imprimées en 3D de haute qualité dotées d'excellentes propriétés mécaniques, nous sommes là pour vous proposer les meilleures solutions. Contactez-nous pour plus d’informations et pour discuter de vos besoins spécifiques. Nous sommes impatients de collaborer avec vous sur votre prochain projet.
Références
- Manuel ASM Volume 4 : Traitement thermique. ASM International.
- Édition de bureau du manuel des métaux, 3e édition. ASM International.
- Principes et techniques de traitement thermique par David A. Woodford.
